Reci 130W CO2 Lazer Tüpü Teknik Özellikleri

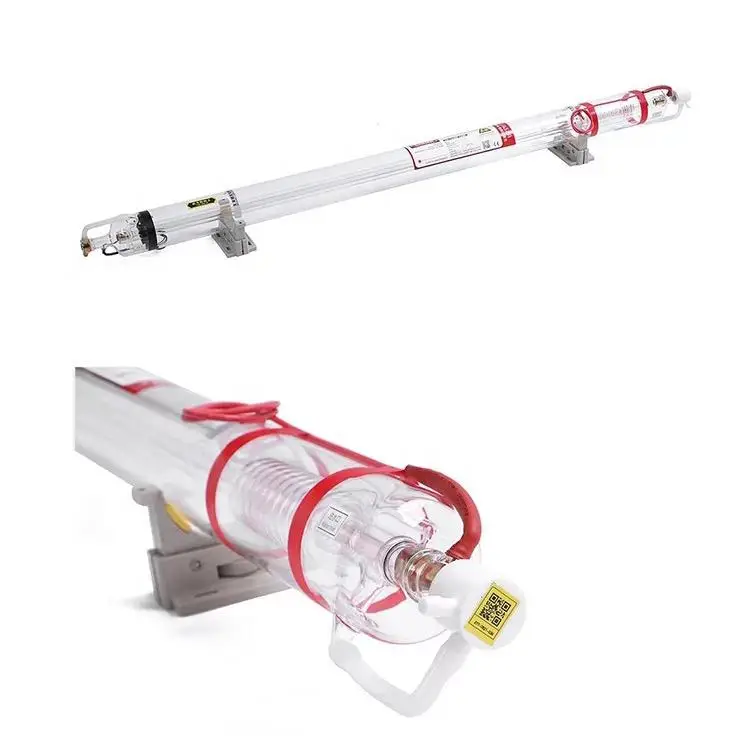

Model: Reci W6 130W CO2 Lazer Tüpü
1. Genel Tanım
Reci W6 lazer tüpü, gravür ve kesme işlemleri için tasarlanmış yüksek güçlü bir CO2 cam lazer tüpüdür. Akrilik, ahşap, deri, tekstil ve plastik gibi çeşitli metal olmayan malzemeler üzerinde kullanım için uygundur. Bu tüp, uzun ömrü, yüksek stabilitesi ve verimli güç çıkışı ile bilinir.
2. Teknik Özellikler
- Güç Çıkışı: 130W (nominal)
- Maksimum Güç Çıkışı: 150W (tepe gücü)
- Çalışma Voltajı: 28 kV (kilovolt)
- Tetikleme Voltajı: 40 kV (kilovolt)
- Akım: 28-30 mA (miliamper)
- Soğutma Yöntemi: Su soğutmalı (zorunlu, soğutucu kullanılması gereklidir)
- Optimal Çalışma Sıcaklığı: 10-40°C
- Uzunluk: 1650 mm (±10mm)
- Çap: 80 mm
- Ömür: Uygun kullanım koşulları altında 10.000 saat
- Garanti Süresi: Üretim tarihinden itibaren 10 ay
- Kesme Kalınlığı: 0,5 - 25 mm (malzeme türüne ve odak ayarlarına bağlı olarak)
4. Elektriksel ve Mekanik Özellikler
- Başlangıç Akımı: 6 mA (minimum)
- Çıkış Kararlılığı: 130W sürekli çıkışta ±%5
- Ateşleme Süresi: Optimal voltaj ve akımda <1 saniye
- Odak Noktası: Lens ve uygulamaya bağlı olarak ayarlanabilir odak mesafesi
- Işın Sapması: 3,1 mrad (miliradyan)
- Dalga Boyu: 10.6 µm (mikrometre), tipik CO2 lazerler için
- Polarizasyon: Lineer
5. Soğutma Sistemi Gereksinimleri
Performansı korumak ve ömrünü uzatmak için güvenilir bir su soğutma sistemi (soğutucu) gereklidir.
- Akış Hızı: 2.5-4 L/dk
- Su Sıcaklığı: 15-25°C
- Su Kalitesi: Mineral birikimini önlemek için distile veya deiyonize su kullanılmalıdır.
6. Çalışma Ortamı
- Ortam Sıcaklığı: 10°C – 40°C
- Nem: < %85 (yoğuşmasız)
- Havalandırma: Çalışma ortamının iyi havalandırıldığından emin olunmalıdır, böylece çalışma sırasında oluşan ısı dağıtılabilir.
7. Kurulum ve Hizalama
- Tüp sağlam bir platform üzerine monte edilmeli ve lazer kesim kafasıyla düzgün bir şekilde hizalanmalıdır.
- Gaz sızıntısını önlemek için tüp yatay pozisyonda yerleştirilmelidir.
- Elektrik tehlikelerini önlemek için uygun yüksek voltaj bağlantıları ve yeterli yalıtım kullanılmalıdır.
8. Güvenlik Önlemleri
- Yüksek Voltaj: Tüp çalışırken elektrik terminallerine dokunmaktan kaçının.
- Su Soğutma Sistemi: Lazer tüpünü aşırı ısınmayı önlemek için her zaman çalışan bir su soğutma sistemiyle çalıştırın.
9. Bakım
- Temizlik: Aynaların ve lenslerin düzenli olarak kontrol edilmesi ve temizlenmesi, ışın kalitesini korumak için önemlidir.
- Soğutma Sistemi: Su soğutma sisteminin verimli çalıştığından emin olunmalı ve sızıntılar düzenli olarak kontrol edilmelidir.
- Depolama: Kullanılmadığında tüp, kuru ve iyi havalandırılan bir ortamda saklanmalıdır. Sıcaklık 0-40°C arasında tutulmalıdır.
10. Uygulamalar
- Malzeme İşleme: Akrilik, ahşap, MDF, kağıt, tekstil, deri, plastik ve diğer metal olmayan malzemeler.
- Kesme: Malzemeye bağlı olarak 25 mm kalınlığa kadar kesme işlemi yapılabilir.
- Gravür: Çeşitli yüzeyler üzerinde yüksek hassasiyetli gravür işlemleri.
