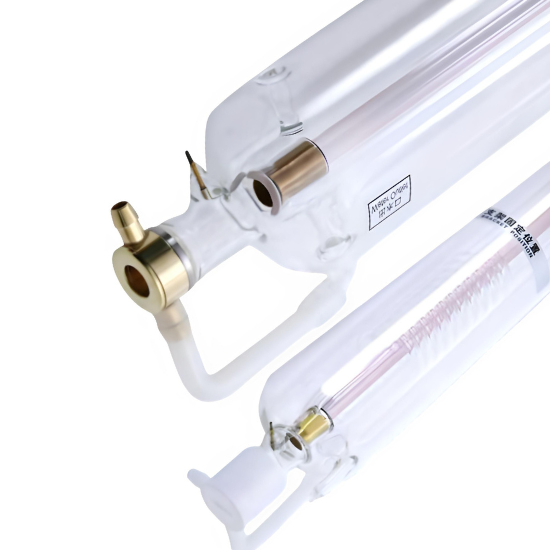

OTTO 130W CO2 Lazer Tüpü Teknik Özellikleri

Model: OTTO 130W CO2 Lazer Tüpü

1. Genel Tanım

OTTO 130W lazer tüpü, gravür ve kesme işlemleri için tasarlanmış yüksek performanslı bir CO2 cam lazer tüpüdür. Akrilik, ahşap, kumaş, deri, plastik gibi metal olmayan malzemelerde etkili bir şekilde kullanılabilir. Yüksek güç çıkışı ve uzun ömrü ile öne çıkar.

2. Teknik Özellikler

- Nominal Güç Çıkışı: 130W

- Maksimum Güç Çıkışı: 150W (tepe gücü)

- Çalışma Voltajı: 28-30 kV (kilovolt)

- Tetikleme Voltajı: 40 kV (kilovolt)

- Çalışma Akımı: 26-30 mA (miliamper)

- Soğutma Yöntemi: Su soğutmalı (soğutucu kullanımı zorunludur)

- Optimal Çalışma Sıcaklığı: 10-35°C

- Tüp Uzunluğu: 1650 mm (±10mm)

- Tüp Çapı: 80 mm

- Ömür: 10.000 saat (uygun çalışma koşullarında)

- Garanti Süresi: 12 ay

- Kesme Kalınlığı: 0,5 mm ile 25 mm arasında, malzeme türüne bağlı olarak

3. Yapısal Özellikler

- Anot ve Katot: Uzun ömür sağlamak için yüksek kaliteli malzemelerden üretilmiştir.

- Deşarj Tüpü: Yüksek kaliteli borosilikat camdan yapılmıştır ve sürekli kararlı performans sağlar.

- Soğutma Ceketi: Lazer tüpü çevresinde yer alan su soğutma ceketi, çalışma sırasında tüpün aşırı ısınmasını önler.

4. Elektriksel ve Mekanik Özellikler

- Başlatma Akımı: 5 mA

- Çıkış Kararlılığı: ±%3 (sürekli kullanımda)

- Işın Çapı: 2,5 mm

- Işın Sapması: 3.2 mrad

- Dalga Boyu: 10.6 µm (CO2 lazerler için tipik dalga boyu)

- Polarizasyon: Lineer

5. Soğutma Sistemi Gereksinimleri

Lazer tüpünün optimal performansını sağlamak ve ömrünü uzatmak için su soğutma sistemi gereklidir.

- Su Akış Hızı: 2.5-5 L/dk

- Su Sıcaklığı: 15-25°C

- Su Kalitesi: Distile veya deiyonize su kullanılması önerilir.

6. Çalışma Ortamı

- Çalışma Sıcaklığı: 10°C – 40°C

- Nem: %85’in altında, yoğuşma olmamalıdır.

- Havalandırma: İş ortamı yeterince havalandırılmalıdır, böylece lazer tüpü kullanım sırasında üretilen ısıyı dışarı atabilir.

 7. Kurulum ve Hizalama

- Tüp, sağlam ve dengeli bir platforma yerleştirilmeli ve lazer kesim kafasına doğru şekilde hizalanmalıdır.

- Gaz sızıntılarını önlemek için tüpün yatay pozisyonda olmasına dikkat edilmelidir.

- Elektrik bağlantıları yüksek voltajlı olduğundan, dikkatle yapılmalı ve yalıtım kontrolleri gerçekleştirilmelidir.

8. Güvenlik Önlemleri

- Yüksek Voltaj: Lazer tüpü yüksek voltajla çalışır. Tüpün çalışması sırasında bağlantı noktalarına temas edilmemelidir.

- Soğutma Sistemi: Su soğutma sistemi her zaman çalışır durumda olmalı, aksi takdirde tüp aşırı ısınabilir.

9. Bakım

- Ayna ve Lens Temizliği: Aynalar ve lensler düzenli olarak kontrol edilmeli ve temizlenmelidir. Kirli optik bileşenler lazer ışınının gücünü azaltır.

- Soğutma Sistemi Bakımı: Su soğutma sisteminin doğru çalıştığından emin olunmalı ve sızıntılar düzenli olarak kontrol edilmelidir.

- Depolama: Tüp kullanılmadığında kuru ve havalandırılan bir ortamda saklanmalıdır. Saklama sıcaklığı 0-40°C arasında olmalıdır.

10. Uygulama Alanları

- Malzeme İşleme: Ahşap, akrilik, kumaş, deri, plastik ve diğer metal olmayan malzemelerde kesim ve gravür.

- Kesim Kapasitesi: Malzeme türüne bağlı olarak 25 mm'ye kadar kesme kapasitesi.

- Gravür Kapasitesi: Yüksek hassasiyetli gravür işlemleri için uygundur.

Ana Özellikler:

Yüksek Güç: 150W gücü, hızlı ve etkili lazer işlemleri için mükemmel bir performans sağlar.

Hassas İşleme: Yüksek kaliteli lazer ışını, keskin ve net işleme sonuçları elde etmenizi sağlar.

Uzun Ömürlü Tasarım: Endüstriyel standartlara uygun olarak tasarlanmış, dayanıklı ve uzun ömürlü bir lazer tüpüdür.

Kolay Kullanım: Kompakt ve kullanıcı dostu tasarımı ile kurulumu ve kullanımı oldukça kolaydır.

Çeşitli Uygulamalar: Kesim, markalama, gravür ve diğer birçok lazer işleme uygulamasında geniş bir yelpazede kullanılabilir.

Avantajlar:

Verimli Performans: 150W güç, hızlı ve etkili lazer işlemleri için idealdir.

Dayanıklılık: Kaliteli malzemelerle üretilmiş, uzun süreli ve güvenilir bir kullanım sağlar.

Esnek Kullanım: Geniş uygulama yelpazesi ile çeşitli endüstriyel ihtiyaçlara uyum sağlar.

Otto Lazer Tüp 150W, lazer işleme endüstrisinde üstün performans ve güvenilirlik arayanlar için mükemmel bir seçenektir. Profesyonel lazer işleme ihtiyaçlarınızı karşılamak üzere tasarlanmış olan bu ürün, etkileyici özellikleri ve yüksek performansı ile dikkat çeker. Kesim, markalama ve gravür gibi uygulamalarda üstün sonuçlar elde etmek için Otto Lazer Tüp 150W'yi tercih edebilirsiniz.

Teknik Özellikler:

Dalga Boyu: 10.6 Mikrometre

Minimum Giriş Gücü: 130W / Maksimum Çıkış Gücü: 150W

Çalışma Akımı: 15 mA ile 25 mA arası

Çalışma Şartları: İdeal çalışma aralığı 15°C - 25°C

Soğutma Sistemi: Su soğutma sistemi ile etkin soğutma sağlanır.

Garanti Süresi: Regilatör topraklama ve uygun su soğutma sistemi ile erken gaz bitimine karşı 6 ay

Güvenlik ve Kullanım Talimatı:

·         Lazer tüpü ile güç kaynağı arasındaki yüksek gerilim noktasında elektrik çarpmasına karşı dikkatli olun.

·         Lazer tüpünü çalıştırmadan önce su soğutma sisteminin açık olup olmadığını kontrol edin.

·         Lazer ışını görünmezdir; lütfen asla vücudunuza temas ettirmeyin.

·         Lazer tüpünün takılı olduğu makinede harici topraklama olmalıdır.

·         Lazer tüpünün takılı olduğu makinede 3 kV ile 10 kV arasında servo regilatör olması şarttır.

·         Lazer kesim makinesine start vermeden önce lazer tüpünün içinde hiç hava kabarcığı kalmadığından emin olun.

·         Lazer tüpünün başında takılı olan lazer lensini ayda bir dikkatlice temizleyin.

·         Lazer tüpünüz ile güç kaynağınızın aynı güçte olduğundan emin olun.

·         Lazer su makinenizde içme suyu veya saf su kullanın ve değişimine dikkat edin.

·         Kış aylarında lazer su makinenize dört mevsim antifriz ekleyin; miktar ile ilgili şirketimizle iletişime geçin.

Otto Lazer Tüp 150W, yüksek performansı ve güvenilirliği ile lazer işleme ihtiyaçlarınızı karşılamak üzere tasarlanmıştır.
