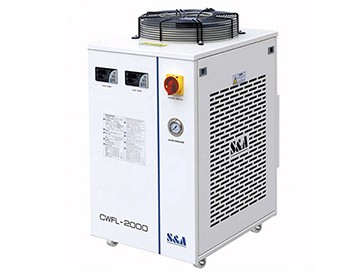

CWFL-2000 AN su soğutucusu (chiller), fiber lazer kesim makineleri ve diğer yüksek güç gerektiren endüstriyel ekipmanlar için tasarlanmış, gelişmiş bir çift devreli su soğutma sistemidir. Bu model, lazer kaynakları ve optik bileşenleri aynı anda soğutabilen güçlü bir yapıya sahiptir. CWFL-2000 AN, yüksek performans ve hassas sıcaklık kontrolü gerektiren uygulamalar için idealdir. Aşağıda CWFL-2000 AN chiller'ın teknik özellikleri ve kullanım detayları verilmiştir.
CWFL-2000 AN Chiller Teknik Dosyası
1. Genel Bilgiler
- Model: CWFL-2000 AN
- Marka: S&A
- Tip: Hava soğutmalı, çift devreli su soğutucusu
- Soğutma Kapasitesi:
- 6500W (Lazer kaynağı için)
- 4000W (Optik bileşenler için)
- Sıcaklık Kontrol Hassasiyeti: ±0.5°C
- Sıcaklık Aralığı: 5°C - 35°C
- Uygulama Alanı: Fiber lazer makineleri ve yüksek güçlü endüstriyel ekipmanların soğutulması
2. Teknik Özellikler
- Güç Kaynağı: AC 380V - 420V, 50Hz/60Hz (üç faz)
- Soğutma Kapasitesi: 10500W @ 25°C ortam sıcaklığında
- Pompa Kapasitesi:
- 70L/dk (Lazer kaynağı devresi)
- 25L/dk (Optik bileşenler devresi)
- Tank Kapasitesi: 30L (her iki devre için toplam kapasite)
- Soğutma Suyu: Saf su veya antifriz eklenmiş su kullanılması önerilir.
- Soğutucu Akışkan: R-410a çevre dostu soğutucu gaz
- Giriş/Çıkış Bağlantıları:
- Lazer devresi: 1/2 inch
- Optik bileşenler devresi: 3/8 inch
- Ağırlık: 155 kg
- Boyutlar: 67 cm (uzunluk) x 120 cm (genişlik) x 110 cm (yükseklik)
3. Fonksiyonlar
- Çift Devreli Soğutma: Aynı anda hem lazer kaynağını hem de optik bileşenleri ayrı devreler ile soğutur. Bu, her iki sistemin farklı sıcaklıklarda çalışmasını sağlar.
- Sıcaklık Kontrol Modları:
- Sabit Sıcaklık Modu: Belirlenen bir sıcaklıkta sabit tutar.
- Akıllı Sıcaklık Modu: Ortam sıcaklığına göre otomatik ayarlama yapar.
- Alarm Fonksiyonları:
- Düşük Su Seviyesi Alarmı: Su seviyesi düştüğünde uyarı verir.
- Yüksek Sıcaklık Alarmı: Su sıcaklığı belirlenen değerin üzerine çıktığında alarm devreye girer.
- Akış Alarmı: Yetersiz su akışı algılandığında uyarı verir.
- Dijital Sıcaklık Göstergesi: İki ayrı devre için su sıcaklıklarını gerçek zamanlı olarak gösterir.
- LED Gösterge: Chiller’ın çalışma durumu hakkında bilgi verir.
4. Kullanım Alanları
- Yüksek güçlü fiber lazer kesim ve gravür makineleri
- Fiber lazer kaynak makineleri
- Endüstriyel ekipmanların soğutulması gereken hassas uygulamalar
- Optik bileşenler ve lazer kaynaklarının sıcaklık kontrolü
5. Bakım ve Güvenlik
- Su Seviyesi Kontrolü: Su tankı düzenli olarak kontrol edilmelidir. Düşük su seviyesinde alarm devreye girer.
- Su Filtresi Temizliği: Su filtresi tıkanmalara karşı düzenli olarak temizlenmelidir.
- Hava Filtre Temizliği: Cihazın hava filtresi düzenli olarak temizlenmelidir. Toz ve kir birikmesi chiller performansını olumsuz etkileyebilir.
- Çalışma Ortamı: CWFL-2000 AN, temiz, iyi havalandırılan bir ortamda kullanılmalıdır. Aşırı toz ve kir, chiller'ın performansını düşürebilir.
- Donma Önleme: Soğuk iklimlerde antifriz kullanılarak suyun donması önlenmelidir.
6. Avantajları
- Yüksek Performans: Aynı anda lazer kaynağı ve optik bileşenleri soğutabilme kapasitesi ile yüksek güç gerektiren uygulamalar için idealdir.
- Enerji Verimliliği: Çift devreli tasarımı sayesinde enerji tasarrufu sağlar ve maksimum verim elde edilir.
- Hassas Sıcaklık Kontrolü: ±0.5°C hassasiyet ile sıcaklık stabilizasyonu sağlar, bu da lazer makinelerinin performansını artırır.
- Kompakt Tasarım: Yüksek performansına rağmen kompakt bir tasarıma sahiptir, dar alanlarda bile kolayca kullanılabilir.
7. Çalışma Koşulları
- Ortam Sıcaklığı: 5°C - 40°C
- Bağıl Nem: %80’den düşük (yoğunlaşma olmadan)
- İç ve Dış Mekan Kullanımı: Genellikle kapalı alanlarda kullanılması önerilir. Dış mekan kullanımı için uygun değildir.
8. Aksesuarlar
- Bağlantı Hortumları (farklı devreler için ayrı boyutlarda)
- Su Filtresi
- Elektrik Kablosu
- Dijital Kontrol Ünitesi
CWFL-2000 AN chiller, fiber lazer makineleri için optimize edilmiş, güçlü bir çift devreli soğutma çözümüdür. Yüksek performans gerektiren endüstriyel uygulamalarda verimlilik ve hassasiyet sağlar. Lazer kaynaklarının ve optik bileşenlerin güvenli bir şekilde çalışabilmesi için ideal bir seçimdir.
